1. 实验室介绍
99905银河官方网电力系统动态模拟与仿真实验室（简称动模实验室）始建于1986年，1991年被批准为省级重点实验室，是“211工程”重点建设和“十五”强化建设的省级重点实验室，也是我省唯一的电力系统动模试验基地。
2003年开始二期建设，增加分布式监控系统，发电机励磁调速系统、发电机故障模拟系统、变电站综合自动化系统和数字变电站部分。
动模实验室目前承担着电气学院的本科、硕士研究生的电力系统综合实验教学工作，也为教师、硕士、博士研究生课题研究、科研项目开发等提供仿真验证。在入网设备性能检测方面，先后为瑞典ABB公司、德国SIEMENS（西门子）公司、美国Power System Resources公司、国家能源部南京电科院、山东东方电子、鲁能积成、山大电力高新技术开发公司等多家公司的电网二次装置开展性能测试实验，找出了问题，论证了装置的可运行性。
动模实验室非常重视与国内外同行、专家、学者的学术交流。先后有美国、英国、加拿大、澳大利亚、瑞典ABB公司、日本、德国等地区国际知名学者；国内先后有港、台、清华大学、西安交大、华北电力大学、华中科技大学、浙江大学等专家、学者进行参观，座谈进行各种形式的学术信息交流。
图1.1 动模电机室
2. 实验室功能
模拟高压交流电网的运行、控制与故障应对措施，包括发电机、变压器、输电线路及负荷等多种真机模拟设备。在模拟电力系统运行过程中，首先需要进行模拟发电机与模拟电网的并网操作，包括调节发电机励磁以调整发电机电压、调节原动机出力以调整发电机频率，当频率和电压与模拟电网接近时，接通并列开关，实现模拟发电机与模拟电网的并列运行等实验启动工作。
3. 实验室主要设备
（1）模拟发电机组
模型和原型发电机转子回路具有相同的标幺值参数及时间常数。

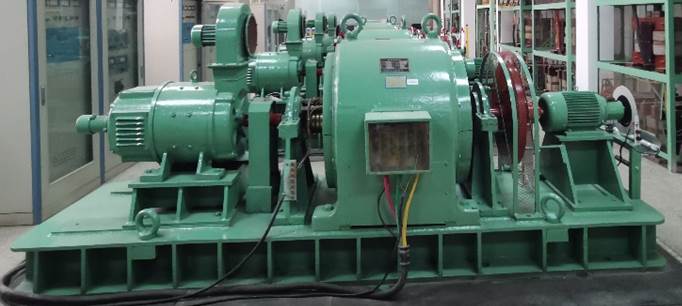

图1.2 模拟发电机组
（2）励磁调速系统
通过励磁调节装置实现对发电机励磁的控制和模拟，采用数学模拟的方法实现对水轮机和汽轮机特性的模拟，即采用直流电动机方案。
图1.3 励磁调节系统与原动机调速系统
（3）模拟线路
用集中参数的等值П型链电路分段模拟实际线路的分布参数。用来研究一般电磁及机电过渡过程，模型线路两端或线路上某些点的电压、电流随时间变化过程等。
图1.4 线路模型
（4）无穷大系统
由感应调压器和模拟升压变接入济南市电组成的。1#无穷大是由一台160KVA感应调压器和一台15KVA的升压变组成。2#无穷大是由一台100KVA感应调压器和一台15KVA的升压变组成

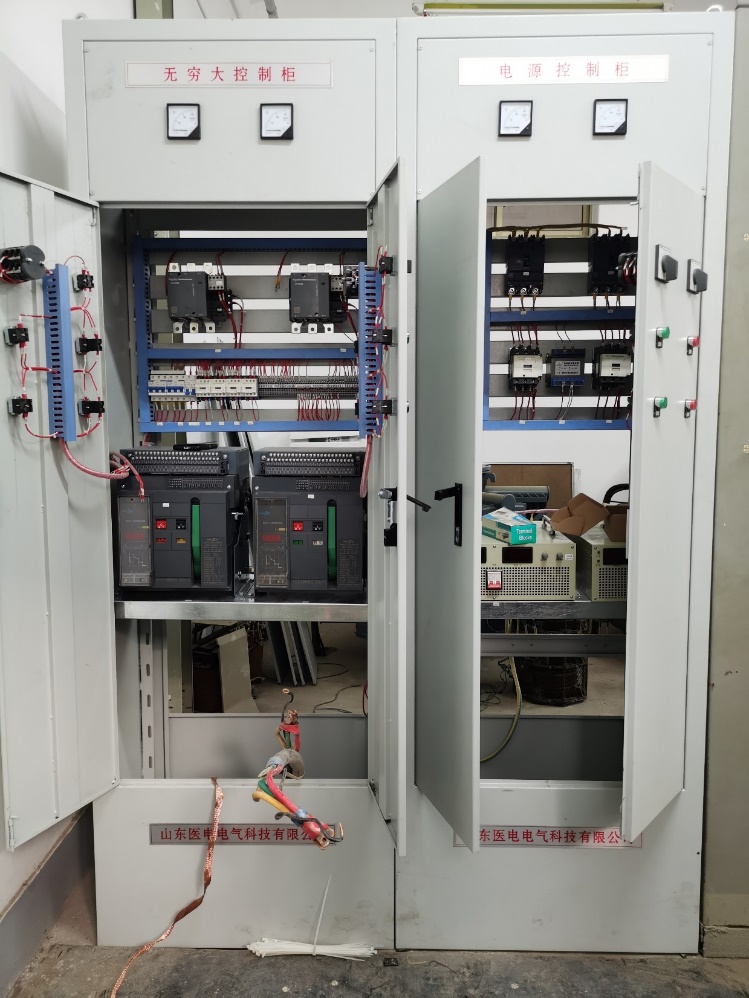

图1.5 无穷大电源控制柜
（5）主要功能区域
动模实验室由五大功能区组成：主控室、电源室、主机室、线路室、负荷室。包括一次物理模拟系统、二次保护测控系统、分布式微机监控系统、变电站综合自动化系统和数字化变电站测试系统。
图1.6 变电站综合自动化系统
图1.7 模拟实验屏
